NIKKISO герметичные центробежные химические насосы по API 685.

Герметичные химические насосы применяются в тех случаях, когда контакт с перекачиваемой жидкостью опасен или нежелателен. Всем хорошо знакомы насосы ЦГ и БЭН, но что делать, если центробежные герметичные химические насосы работают в тяжелых условиях в процессах нефтепереработки при высоких температурах до +400 и давлениях до 60 bar или в химической промышленности, при перекачивании ядовитых и опасных жидкостей и газов (хлора, метанола, этилена, МЭА и др.).
Для таких сложных задач в частности для нефтехимии и нефтепереработки специально разработаны стандарты API.
API - Американский нефтяной институт, разрабатывающий стандарты и требования для оборудования, используемого в процессах добычи и переработки нефти, в частности, для герметичных центробежных насосов.

API 610: Центробежные насосы для тяжелых режимов работы в нефтяной, химической и газовой промышленности (комментарий: распространяется на насосы с уплотнением вала).
API 682: Механические торцовые уплотнения вала.
API 675: Объемные насосы и другое оборудование.

API стандарты стали практически международными нормами при проектировании и разработке систем, установок и процессов в нефтепереработке.

Герметичные насосы по API 685 являются достаточно новой конструкцией, в сравнении со стандартными центробежными насосами с уплотнениям по API 610.
Поэтому и стандарт для химических центробежных герметичных насосов API 685 появился относительно недавно, в октябре 2000, это его первая редакция.
В данное время прорабатывается 2-я редакция стандарта герметичных насосов по API 685.

Параметры герметичных центробежных химических насосов по API 685:
Подача макс. 900 м3/ч
Напор макс. 200 м
Плотность жидкости кг/литр стандартно от 0.3 до 2.0
Мощность макс. 250 кВт
Температура от -55 до + 450 0С
Макс. Вязкость стандартно до (200cP) по запросу до (500 cP)
Макс. Рабочее давление 4 MPa (600 psig) по запросу до 80 MPa (11,600 psig)

Материал корпуса герметичных центробежных химических насосов по API 685:
Стандартно: нержавеющая сталь SUS316, SUS304
По запросу: сплавы Alloy 20, Hastelloy C/B, Титан, цирконий и другие.

Основные отличия конструкции стандартных герметичных химических центробежных насосов от герметичных химических центробежных насосов по API 685.

Центробежные герметичные насосы по API 685 могут быть выполнены как в горизонтальном исполнении установки, насоса так и в вертикальном. Ниже приведены схемы, где описаны основные конструктивные особенности насосов по API 685. Эти конструктивные особенности позволяют работать в условиях, при которых герметичные насосы типа ЦГ, БЭН или ГХМ уже откажутся стабильно работать. Импортные герметичные насосы Nikkiso обеспечивают очень высокую надежность и это подтверждается большим опытом применения по всему миру, в самых разных условиях, от крайнего севера до степей и пустынь Средней Азии и Эмиратов.

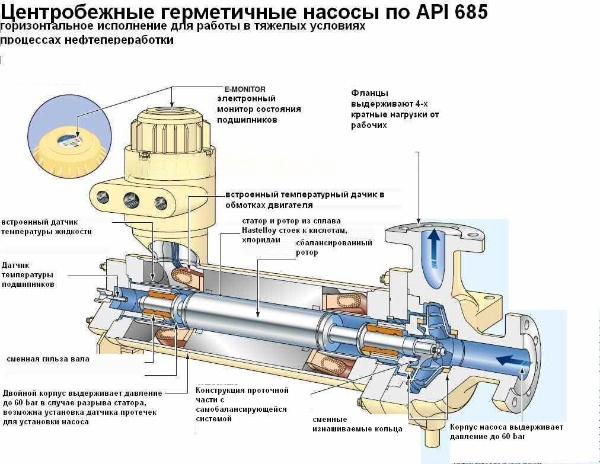

Стандартный горизонтальный центробежный химический насос по API 685.

Центробежные герметичные химические насосы по API 685 применяются для перекачивания бензина, дизельного топлива, керосина, флегмы, газойля и других светлых нефтепродуктов и ароматических углеводородов в процессах нефтепереработки (подача в печь, подпитка котлов и ректоров и т.д.).
Также герметичные насосы очень хорошо перекачивают сжиженные газы и углеводороды СУГ из изотермических емкостей (изотермиков). Насосы очень удобны при перекачивании изобутана, пропана, ШФЛУ, этилена, метанола, хлора и других летучих и опасных жидкостях.

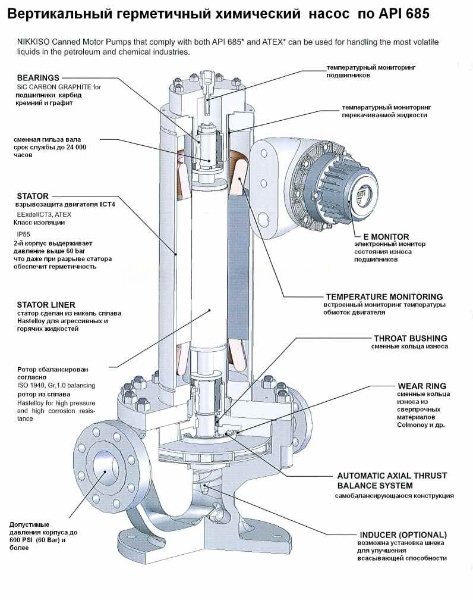

Вертикальное исполнение герметичных химических насосов позволяет размещать в ограниченных пространствах при замене старых насосов химических герметичных насосов на новые химические насосы по API 685 с увеличением производительности без изменения размеров фундаментов и без изменения системы обвязки старого насоса.

Стандартные герметичные насосы импортные и отечественные (ЦГ, БЭН, ГХ и др) плохо работают при перекачивании загазованных жидкостей, так как пузырьки газа скапливаясь на подшипниках вызывают работу подшипников без смазки и, как следствие, быстрый перегрев и выход из строя подшипников, а затем ротора и статора.

Вертикальные герметичные насосы Nikkiso справились с этой проблемой. Они могут хорошо перекачивать загазованные жидкости и сжиженные газы.

Встроенная система вентиляции автоматически при старте удаляет из насоса газ, обеспечивая стабильную работу насоса, предотвращая прегрев подшипников и устраняя воздушные пробки.

Давление в камере ротора верикального герметичного насоса по API 685 типа BR, соответствует давлению в напорном патрубке герметичного насоса. Испарение в камере ротора устраняется посредством интенсивного охлаждающего потока. Такая конструкция герметичного насоса делает возможным перекачивание жидкостей со значительно увеличивающимся давлением пара.
При этом отпадает необходимость контакта с опасными сжижеными газами, ядовитым хлором, винилхлоридом, МЭА и взрывоопасными углеводородами. Процесс перекачивания газов становится простым и надежным.

Герметичные насосы хорошо справляются с перекачиванием не только горячих углеводородов до +450 С (бензин, газойль, флегма и т.д.), но и, в вертикальной версии, подходит для перекачивания холодных газов, СУГ (пропана, бутана, ШФЛУ, диоксида углерода, CO2 и др.) из изотермических резервуаров.

Также эти насосы хорошо работают при перекачивании холодной серной кислоты (до -60 С стандартно и до -200 С в спец. исполнении ) и других кислот вязкостью до 200 Cp (mPas) в стандартном исполнении и до 500 Cp (mPas) по специальному заказу.
